Staklene ograde na objektima do 30 metara
Kod projektovanja staklenih ograda na višespratnim objektima često se prvo postavlja pitanje koja debljina stakla i koji aluminijumski profil su potrebni. Međutim, kod objekata visine 20, 25 ili 30 metara, odgovor ne bi trebalo da počinje izborom stakla ili profila. Ista ograda ne mora imati iste zahteve na drugom i poslednjem spratu, na sredini fasade i na uglu objekta. Na konačno tehničko rešenje utiču visina ugradnje, dejstvo vetra, položaj na fasadi, način oslanjanja, namena prostora, tip stakla, noseći profil i način ankerisanja. Zbog toga staklenu ogradu na višespratnom objektu treba posmatrati kao kompletan projektovan sistem, a ne kao skup pojedinačnih komponenti.
Dejstvo vetra nije isto na svim pozicijama

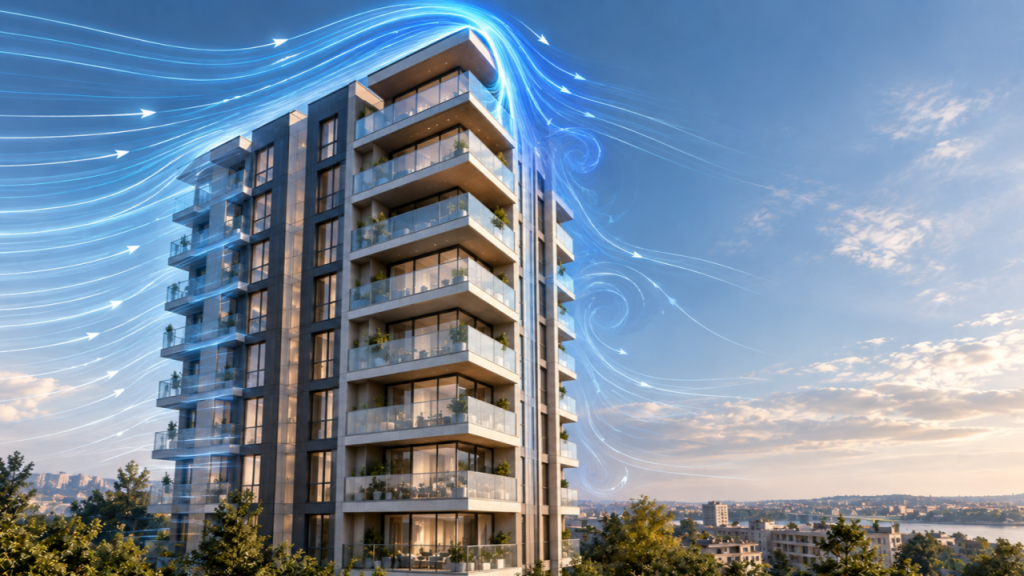

Sa povećanjem visine objekta, dejstvo vetra postaje jedan od ključnih parametara za dimenzionisanje ogradnog sistema. U Srbiji se dejstvo vetra na konstrukcije određuje prema SRPS EN 1991-1-4 (Evrokod 1-Dejstva na konstrukcije- Dejstva vetra) i odgovarajućem nacionalnom prilogu. Za projektanta ogradnog sistema zato nije dovoljan samo podatak o ukupnoj visini zgrade. Potrebne su karakteristične odnosno proračunske vrednosti pritiska i usisa vetra, izražene u kN/m², i to prema visinskim zonama, orijentaciji fasada i položaju pojedinačnih elemenata. Posebnu pažnju zahtevaju rubne i ugaone zone objekta, gde dejstva vetra mogu biti nepovoljnija nego u centralnim delovima fasade. Ako za objekat postoji studija vetra, vetrotunelsko ispitivanje ili numerička analiza strujanja, relevantni rezultati treba da budu uključeni u projektovanje ogradnog sistema.
Različiti tipovi profila na jednom objektu

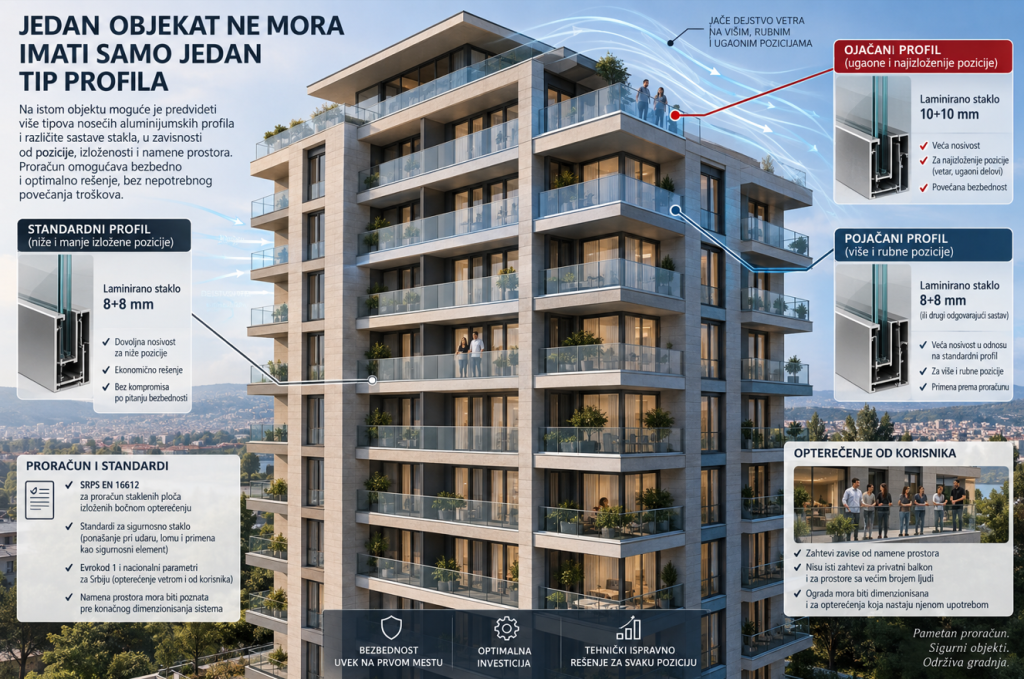

Ovo je važno i sa aspekta bezbednosti i sa aspekta optimizacije investicije. Na istom objektu moguće je predvideti više tipova nosećih aluminijumskih profila. Na nižim i manje izloženim pozicijama može biti dovoljan jedan sistem, dok više, rubne ili ugaone pozicije mogu zahtevati profil veće nosivosti. To znači da nije uvek opravdano predimenzionisati kompletnu ogradu prema najnepovoljnijoj poziciji na objektu. Proračun omogućava da se za svaku grupu pozicija odabere tehnički odgovarajuće rešenje, bez kompromisa po pitanju bezbednosti i bez nepotrebnog povećanja troškova. Staklo 8+8 mm nije univerzalno rešenje, slično važi i za izbor stakla. Ako je arhitektonskim projektom inicijalno predviđeno laminirano staklo 8+8 mm, to ne znači automatski da će isti sastav biti odgovarajući na svim pozicijama.
Proračun može pokazati da je za više, rubne ili vetru najizloženije delove objekta potrebno predvideti, na primer, laminirano staklo 10+10 mm, drugačiji sastav laminata ili drugo tehnički odgovarajuće rešenje. Ali ni obrnuti pristup nije optimalan. Ako je 10+10 mm potrebno samo na određenom broju kritičnih pozicija, nema razloga da se takvo staklo automatski primeni na celoj zgradi. Za proračun staklenih ploča izloženih bočnom opterećenju relevantan je SRPS EN 16612, dok se kod izbora sigurnosnog stakla moraju uzeti u obzir i standardi koji definišu ponašanje stakla pri udaru, lomu i njegovu primenu kao sigurnosnog elementa.
Ograda mora biti projektovana i za opterećenje korisnika, vetar nije jedino dejstvo koje ograda mora da preuzme. Ogradni sistem mora biti dimenzionisan i prema opterećenjima koja nastaju njegovom upotrebom, u zavisnosti od namene prostora. Nisu isti zahtevi za ogradu privatnog balkona stambene jedinice i za ogradu prostora u kojem se može nalaziti veći broj ljudi. Zbog toga namena prostora mora biti poznata pre konačnog dimenzionisanja sistema, uz primenu relevantnih zahteva Evrokoda 1 i nacionalnih parametara za Srbiju.
Kod staklene ograde nije dovoljno proveriti samo staklo
Jedna od najvažnijih stvari koju investitori često ne vide jeste put kojim se opterećenje prenosi do konstrukcije objekta: staklo → prihvat stakla → aluminijumski profil → ankeri → noseća konstrukcija objekta. Svaka karika ovog sistema mora biti odgovarajuće dimenzionisana. Zato ni pravilno odabrano staklo i kvalitetan aluminijumski profil sami po sebi nisu garancija odgovarajućeg sistema ako način pričvršćivanja nije adekvatno projektovan. Potrebno je definisati tip i raspored ankera, podlogu u koju se sistem pričvršćuje, udaljenost od ivica, geometriju spojeva i ostale parametre potrebne za proračun. Ovo je naročito važno kod fascia-mount sistema, kod kojih se noseći profil montira sa čela međuspratne konstrukcije.
Projektovanje ogradnih sistema za visoke objekte

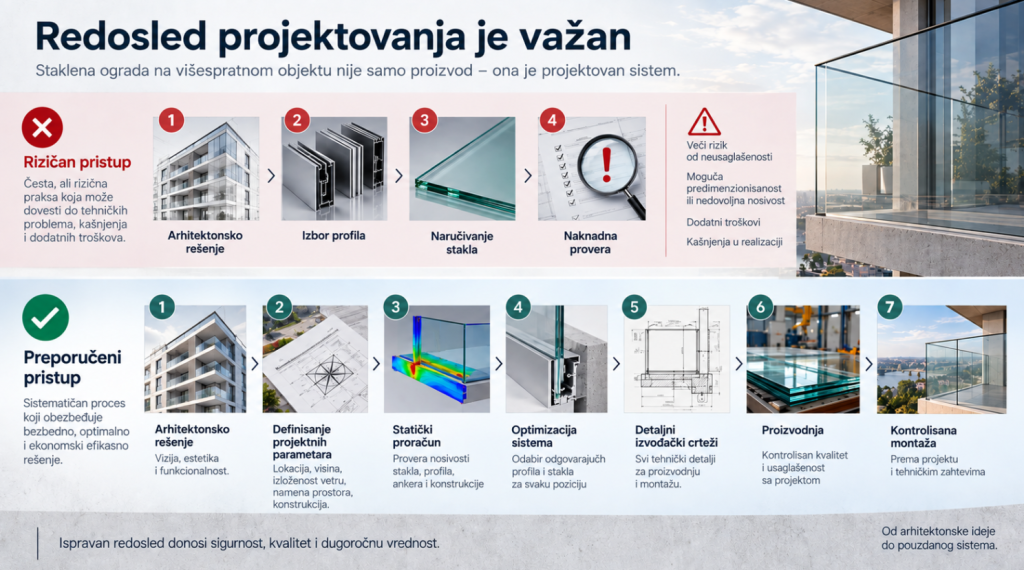

Kod velikih stambenih, hotelskih i poslovnih objekata tehnički proces ne bi trebalo da izgleda ovako: arhitektonsko rešenje → izbor profila → naručivanje stakla → naknadna provera. Pouzdaniji redosled je: arhitektonsko rešenje → definisanje projektnih parametara → statički proračun → optimizacija sistema → detaljni izvođački crteži → proizvodnja → kontrolisana montaža.
Na taj način arhitektonska ideja ostaje očuvana, dok se tehničko rešenje prilagođava stvarnim uslovima konkretnog objekta. Za investitora ovakav pristup donosi još jednu važnu prednost, kontrolu i optimizaciju troškova. Ako samo određene pozicije zahtevaju snažniji profil ili deblje staklo, skuplje rešenje ne mora nužno biti primenjeno na stotinama metara ograde gde za njim nema potrebe.
Pre početka izrade konačnih statičkih proračuna i izvođačke dokumentacije potrebno je usaglasiti arhitektonske detalje i geometriju ograde, visinu i pozicije ugradnje, namenu prostora, noseću podlogu i način ankerisanja, kao i projektne parametre dejstva vetra po fasadama, visinskim i rubnim zonama. Kod kompleksnijih objekata potrebno je uključiti i rezultate studije vetra, vetrotunelskog ispitivanja ili numeričke analize, ukoliko takva dokumentacija postoji. Tek na osnovu ovih podataka moguće je odgovorno potvrditi tip aluminijumskog profila, sastav i debljinu stakla, način pričvršćenja i detalje izvođenja.
Staklena ograda na visokoj zgradi nije samo proizvod, ona je projektovan sistem
Za arhitektu je cilj da zamišljeni izgled fasade i ograde ostane očuvan. Za investitora je cilj da dobije bezbedno, racionalno i dokumentovano rešenje. A zadatak projektanta i izvođača ogradnog sistema jeste da arhitektonsku ideju pretvore u tehničko rešenje koje odgovara stvarnim uslovima svake relevantne pozicije na objektu. Zato na objektima visine do 30 m posebno na najvišim, rubnim i ugaonim pozicijama konačan izbor stakla, profila i načina ankerisanja treba da bude rezultat proračuna, a ne pretpostavke.
Metals-Weld pruža stručne konsultacije za izbor i dimenzionisanje sistema staklenih ograda, aluminijumskih profila i odgovarajućih tehničkih rešenja u skladu sa specifičnostima objekta. Konsultacije možete zakazati direktno sa našim timom, a na osnovu projektne dokumentacije i zahteva investitora pripremamo i tehničko-komercijalne ponude za realizaciju.
